普通形電動トロリ付ホイスト2・2.8・3t　3M-T65シリーズ

普通形電動トロリ付ホイスト2・2.8・3t/　3M-T65シリーズ

【詳細表示】

商品番号

3M-T65シリーズ

価　格

●定格荷重　2・2.8・3t
●電源　三相200V　50/60Hzおよび220V　60Hz
●操作方式　床上押ボタン操作
安全性と保守性を重視した数々の機構を搭載
さらに使いやすく，より信頼性が向上しました。

価格は下記を参照下さい

■主な特長
●高信頼ブレーキシステム
◇ホイストがブレーキライニングの磨耗量を自分で判断。ブレーキ部に自動調整装置機構採用。
◇主ブレーキ＋補助制動装置の2段構えブレーキ。
●自己保護装置内蔵のモートルを採用
使用頻度過多によりコイル温度が限界に達するとモートルは自動的に停止。
●効率的なメンテナンスが可能
◇消耗部品の使用回数管理に便利な始動回数カウンタ。
◇歯面状況，潤滑状況をある程度まで目で確認できる歯車点検用窓。
◇フック点検の基準点を表すポンチマーク。
◇点検が容易なロープエンド。

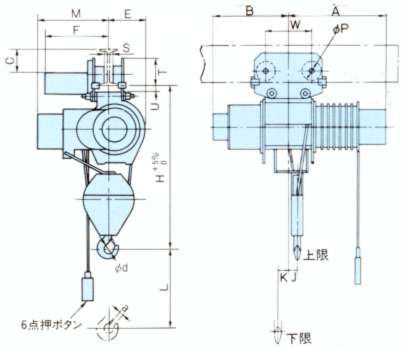

■外形寸法（単位㎜）

形式		2M-T75			2HM-T75			2.8M-T65			2.8HM-T65			3M-T65			3HM-T65
ホイスト形式		2M7			2HM7			2.8M6			2.8HM6			3M6			3HM6
トロリ形式		2T5			2T5			3T5			3T5			3T5			3T5
概略寸法㎜	L	6000			12000			6000			12000			6000			12000
	H	985						1115						1115
	A	595			630			645			690			645			690
	B	435			615			475			660			475			660
	M	415						460						460
	W	200/290						230/310						230/310
	K	30			110			35			120			35			120
	J	75			100			80			110			80			110
	φd	56						71						71
	φP	96						128						128
	a	36						42						42
最小屈曲半径m		1.8						2.0						2.0
使用I形鋼との間隔㎜		E	F	S	T	U	C	E	F	S	T	U	C	E	F	S	T	U	C
200×100×7		220	378	42	148	47 （42）	135
250×125×7.5		220	391	67	151	44 （39）	185	245	417	52	177	38	180	245	417	52	177	38	180
300×150×11.5		220	404	92	160	35 （30）	225	245	430	77	187	28	220	245	430	77	187	28	220
450×175×11								245	443	102	185	30	370	245	443	102	185	30	370
概略質量kg		280			310			385			415			385			415
定価		\775,000-			\830,000-			\972,000-			\1,069,000-			\972,000-			\1,069,000-
特価		\321,000-			\344,000-			\402,000-			\442,000-			\402,000-			\442,000-

①W寸法は駆動側/従動側を示す
②U寸法の（）は1/2HM6、IHM6を示す

■仕様

定格荷重t				2	2.8	3
揚程m				6および12	6および12	6および12
巻上	速度 m/s	50Hz		0.14（8.4）	0.125（7.5）	0.125（7.5）
	速度 m/s	60Hz		0.167（10）	0.15（9.0）	0.15（9.0）
	モートル	kW	50Hz	2.9	4.0	4.2
		kW	60Hz	3.5	4.8	5.0
		極数		4	4	4
	定格電流 A	50Hz		18	20	21
	定格電流 A	60Hz（200/220V）		18/17	21/20	22/21
横行	速度 m/s	50Hz		0.35（21）	0.35（21）	0.35（21）
	速度 m/s	60Hz		0.417（25）	0.417（25）	0.417（25）
	モートル	kW	50Hz	0.30	0.45	0.45
		kW	60Hz	0.36	0.55	0.55
		極数		4	4	4
	定格電流 A	50Hz		2.0	2.7	2.7
	定格電流 A	60Hz（200/220V）		1.6/1.8	2.0/2.3	2.0/2.3
ワイヤロープ	掛数			2本	2本	2本
	構成			6×Fi（29）-B	6×Fi（29）-B	6×Fi（29）-B
	直径㎜			φ11.2	φ14	φ14
反復定格min				40%ED、400回/h	40%ED、400回/h	40%ED、400回/h
操作方式				床上押ボタン操作（6点）	床上押ボタン操作（6点）	床上押ボタン操作（6点）
電源				三相200V50/60Hz、 220V60Hz	三相200V50/60Hz、 220V60Hz	三相200V50/60Hz、 220V60Hz

*速度の（）内はm/min換算値を示します

運賃、および消費税は、記載価格には、含まれていません。
