高荷重手動スタンド

フォースゲージ用標準アタッチメント・オプションアタッチメント

PSシリーズ・DPSシリーズ・DPXシリーズ・DPX-Tシリーズ・DPXHシリーズ・DPXH-Tシリーズ対応　

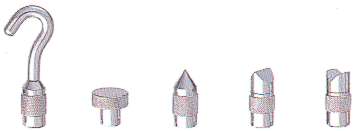

○標準アタッチメント
●最大荷重２００Ｎ～５００Ｎ（20㎏f～50kgf）までの機種に付属しています。
※FS・DPSには大鉤・又鉤は付属しておりません。

●最大荷重１０００Ｎ～５０００Ｎ（100㎏f～500kgf）までの機種に付属しています。
※DPX・には専用ハンドル・専用取り付けボルトは付属しておりません。

○オプションアタッチメント

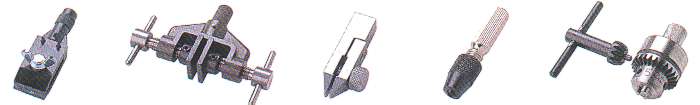

フィルムチャック	フラットチャック	スモールチャック	ピンチャック	ジャコボスチャック

●フィルムチャック　※フィルム状の薄いサンプルの引張り・はく離測定に
品番	使用最大荷重	口幅	開き幅	重量	取付ネジ	価格
FC-20	500N	２０mm	最大2mm	約73g	M6	￥9,800-
FC-40	500N	４０mm	最大2mm	約125g	M6	￥9,800-
●フラットチャック　※あらゆるサンプルの引張り測定に
ＧＣ-10	500N	２０mm	0～10mm	-	-	廃番
GC-20	500N	２０mm	0～20mm	-	-	廃番
●スモールチャック　※小型のサンプルの引張り測定に
SC-3	100N	3mm	最大1mm	約20g	M6	￥9,800-
SC-8	150N	8mm	最大1mm	約21g	M6	￥9,800-
●ピンチャック　※細い円筒状のサンプルの測定に
ＰＣ-05	-	-	開き幅：０～Φ0.5mm	-	-	廃番
ＰＣ-1	-	-	Φ0.5～Φ1.0mm	-	-	廃番
ＰＣ-2	-	-	Φ1.0～Φ2.0mm	-	-	廃番
●ジャコボスチャック　※円筒状のサンプルの測定に
ＧＣ-5	500N	-	φ0.5～φ6.5mm	約235g	M6	￥9,800-
GC-15M6	1000N	-	φ2.0～φ13mm	約500g	M6	￥15,700-
GC-15M10	1000N	-	φ2.0～φ13mm	約500g	M10	￥15,700-

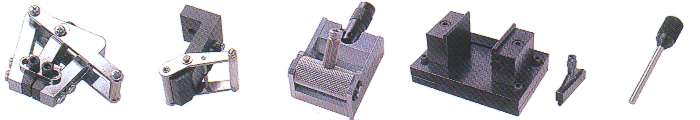

クサビチャック	ローラーチャック	カムチャック	折り曲げ治具	ピンゲージ

●クサビチャック　※電線などの引っ張り測定に、引っ張ることによりしまります。
品番	使用最大荷重	口幅	開き幅	重量	取付ネジ	価格
KC-100	500N	-	最大10mm	約330g	M6	￥34,200-
●ローラーチャック　※フィルム状のサンプルの引張り測定に、引っ張ることにより締まります。
品番	使用最大荷重	サンプル幅	サンプル厚	重量	取付ネジ	価格
ＧＣ-60	500N	最大30mm	最大2mm	約158g	M6	￥22,000-
GC-100	500N	最大50mm	最大2mm	約300g	M6	￥29,300-
●カムチャック　※薄板状のサンプルの引張り測定に、引っ張ることにより締まります。
GR-30	500N	最大30mm	最大2mm	約180g	M6	￥22,000-

●折り曲げ治具　※あらゆるサンプルの折り曲げ・圧縮測定に

品番	使用最大荷重	押し治具奥行	ステージ開き	先端	重量	取付ネジ	価格
GA-10Ｎ	500N	60mm	5～60mm	押し治具R2.5mm ステージR2.5mm	押し治具約100g ステージ約4100g	M6	￥39,100-

●ピンゲージ　※圧入測定、食品・材料等の表面硬さの測定に

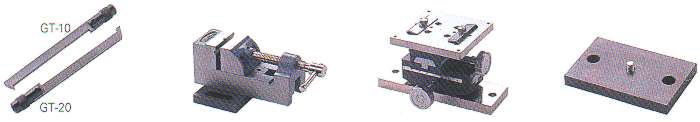

チップはく離治具	バイス治具	X-Yテーブル	チャック取り付け板

●チップはく離治具　※基板状のチップの引っ張り・圧縮によるはく離測定に。

品番	用途	使用最大荷重	重量	取付ネジ	価格
GT-10	引張用	500N	約34ｇ	M6	￥14,700-
GT-20	押付用	500N	約34ｇ	M6	￥14,700-
●バイス治具　※あらゆる引張り・圧縮測定に、スタンドに使用します。
品番	使用最大荷重	口幅	開き幅	重量	価格
GT-30	1000N	38mm	最大39mm	約1100g	￥23,500-

●X-Yテーブル　※小型サンプルの位置合わせに

品番	移動量	許容荷重	価格
GT-20-3	X、Y 各±３０mm	500Ｎ（50kgf）	廃番

●チャック取り付け板
※計測スタンドのテーブル側にチャックをとりつけるためのものです。

●巻き付けチャック
※電線などの引っ張り測定に。チャック切れを防止します。

●平型圧縮治具　※あらゆるサンプルの圧縮測定に

運賃、および消費税は、記載価格には、含まれていません。
