油圧式同調シリンダー昇降装置
シリンダー詳細
外形寸法図詳細
シリンダー詳細
ポンプ詳細
電動ﾓｰﾀｰ

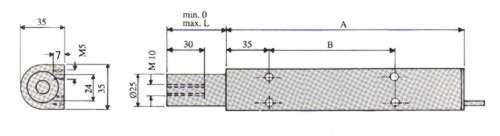

ＣＢｼﾘﾝﾀﾞｰ
ガイド機構を内蔵した重負荷ﾀｲﾌﾟ。
既設構造物への直接取りつけが可能です。
ｼﾘﾝﾀﾞｰﾀｲﾌﾟ ストロークmm Ａ(mm) Ｂ(mm) 荷重(kg) ＣＢ１４１５ １５０ ２５８．５ １６５ １１０ ＣＢ１４２０ ２００ ３３３．５ ２４０ １１０ ＣＢ１４３０ ３００ ４５８．５ ３４０ １１０ ＣＢ１４４０ ４００ ５５８．５ ３４０ １１０
●ＣＢｼﾘﾝﾀﾞｰは、防錆処理を施したアルミハウジング、スチール製ロッド、無給油型メタル、ブッシングにより構成されています。ハウジングの取りつけ穴は、Ｍ５タップﾈｼﾞ仕上げ。非調整型のテーブル、作業台などへの取りつけが可能です。
●ｼﾘﾝﾀﾞｰ使用上の注意
ｼﾘﾝﾀﾞｰは、全て単動です。必ず固定してお使いください。またｼﾘﾝﾀﾞｰを圧縮収納するには外部負荷が必要です。
作動温度範囲 −２０℃〜＋４５℃ 圧縮収納時必要な外部負荷 ６ｋｇ／本以上ポンプ詳細
外形寸法図詳細
シリンダー詳細

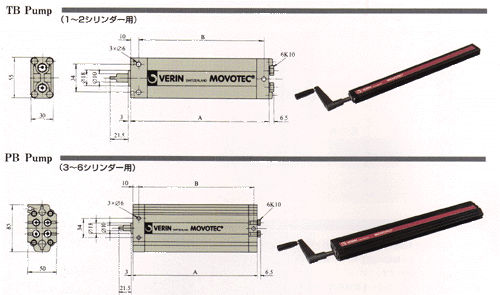

ポンプ詳細
電動ﾓｰﾀｰ
シリンダ接続数
１本
２本
システム
最大容量１１０Ｋｇ
22０Ｋｇ
ポンプ形式
ＴＢ
ＴＢ
調整
範囲通常時
１５０ ２００ ３００ ４００ １５０ ２００ ３００ ４００ 稼動時
１４９ １９４ ２９８ ３９９ １４９ １９８ ２９８ ３９８ Ａ寸法 ２８４．５
３４４．５
４６４．５ ５８６．５ ２８４．５
３４４．５
４６４．５ ５８６．５ Ｂ寸法 ２６８．５
３２８．５
４４８．５ ５７０．５ ２６８．５
３２８．５
４４８．５ ５７０．５ モデル番号
ＴＢ
１８０９ＴＢ
１８１２ＴＢ
１８１８ＴＢ
１８２４ＴＢ
2８０９ＴＢ
2８１２ＴＢ
2８１８ＴＢ
2８２４
シリンダ接続数
4本
6本
システム
最大容量450Ｋｇ
450Ｋｇ
ポンプ形式
PＢ
PＢ
調整
範囲通常時
１５０ ２００ ３００ ４００ １５０ ２００ ３００ ４００ 稼動時
１４7 １９5 ２９８ ３９８ １４7 １９5 ２９８ ３９８ Ａ寸法 ２８４．５
３４４．５
４６４．５ ５８６．５ ３４４．５
４０４．５
５８６．５ ７１４．５ Ｂ寸法 ２６８．５
３２８．５
４４８．５ ５７０．５ ３２８．５
３８８．５
５７０．５ ６９８．５ モデル番号
ＰＢ
４８０９ＰＢ
４８１２ＰＢ
４８１８ＰＢ
４８２４ＰＢ
６６１２ＰＢ
６６１５ＰＢ
６６２３ＰＢ
６６３１

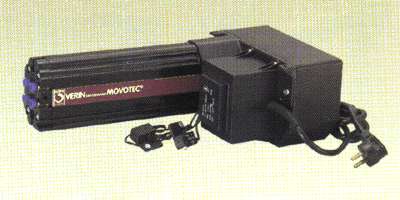

電動モーター詳細
外形寸法図詳細
その他部品アクセサリー
接続ホース
| 品番 | 部品名 | |
| MOVO-ELDRIVE-PB | 電動モーターPB用 | |
| MOVO-ELDRIVE-TB | 電動モーターTB用 | |
| MOVO-HDPIPE | 接続ホース | |
| MOVO-FOCRANK | 手回しクランク圧着タイプ | |
| MOVO-NONFOCRANK | 手回しクランク脱着可能タイプ | |
| MOVO-CONS | コネクテイングスクリュー | |
| MOVO-CLAR | リングクランピング | |
| MOVO-RESW | 手元押しボタンスイッチ |
