| 高所作業リフター／品番 SSシリーズ |
| 高所作業リフター |
|
|
|
SS23
最大伸長 2.34m
SS30
最大伸長 3.0m
SS50(販売中止)
最大伸長 5.0m
廃番
後継機種はこちら→MC71-30Sシリーズ |
安全・軽量・スピーディー
■エレベータでも運べます。
■運搬、移動が簡単にできます。
■このクラスでは超軽量。
■作業台に人が2人乗ったまま規定の高さに昇降できます。
■電源が必要ありませんので、どんな場所でも作業が可能。
■バッテリ式動力
■715mm～5,000ｍｍ迄の高さ調節が乗ったまま自由自在。
■従来製品に比べ移動もらくらく。
■特許アウトリガーにより安定性もバツグンです。 |
■用途
●建築・設備・電気塗装業者の現場作業用
●機器製造工場での作業用及びアタッチメント用
●体育施設の取付・取外用
●引越作業
●クレーンの保守、点検用
●造船の台船上の作業用
●コンクリート製品の型枠組立、解体作業
●機器の清掃・ビル（窓の清掃、照明の取替え、他）
・防犯カメラの設備・ライゼボックス（貸室）・橋梁
・JR、地下鉄・自宅等の各種メンテ用 |
|
|

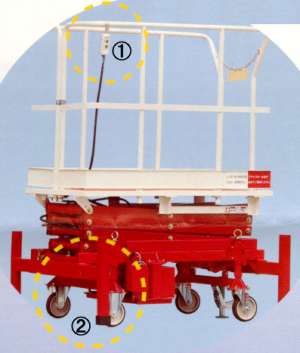

①バッテリタイプ搭載で、どこでもボタン一つで昇降自在。
②畳んだ状態で、アウトリガーが自動解除。 |
|
|
|
|
操作方法
|
①（上昇時）
・キャスターをロックする。
|
②（上昇時）
・アウトリガーを張り出させる。 |
③上昇時
・安全鎖のセット
|
④（上昇、下降）
・ボタン操作
|
|
|
 |
|
|
| 装置が移動しないよう2ヵ所のキャスターのロックをする。 |
4ヵ所のアウトリガーを引き出しロックピンを入れ固定する。 |
周囲を確認にし、作業台に乗ったら、安全鎖をフックに掛ける。 |
操作ボタンの「上」を押すと上昇し、
「下」を押すと下降する。
※注意
周囲を確認してから操作して下さい。 |
|
駆動部
|
|
バッテリーチャ―ジャー
|
バッテリー
|
油圧ポンプ
|
油圧シリンダー
|
|
|
|
|
|
| 100Vコンセントに差し込むことによりバッテリーを充電します。緑ランプが点灯したら満充電完了です。 |
約10時間で満充電となり、約76回昇降が可能です。
（季節により変動します） |
バッテリーの電源で作動し、2本のシリンダーに油圧を送ります。 |
上下に設けられた2本のシリンダーで作業台を上昇させます。 |
|
■仕様
|
SS23 |
SS30 |
SS50 |
| 最大作業床高さ（伸長時・m） |
2.34 |
3.0 |
5.0 |
| 最低作業床高さ（床面・m） |
0.724 |
0.78 |
0.95 |
| 作業台寸法（m）（長さ×幅×高さ） |
1.2×0.7×0.9 |
1.2×0.7×0.9 |
1.2×0.8×0.9 |
| 全体寸法（m）（長さ×幅×高さ） |
1.2×0.71×1.64 |
1.2×0.71×1.68 |
1.86×0.81×1.865 |
| アウトリガー張出幅（m） |
MAX1.057 |
MAX1.057 |
MAX1.837 |
作業台昇降時間（定格荷重時）
上昇/下降 |
約18秒/18秒 |
約21秒/21秒 |
約35秒/20秒 |
| 積載荷重 |
150kg（または2名） |
| 電源 |
バッテリー12V-50AH |
| 駆動装置 |
油圧パッケージDC12V-0.7KW（30秒定格） |
| 充電時間 |
最大12時間 |
| 昇降回数 |
放電深度50%として約75回/日 |
放電深度50%として約70回/日 |
放電深度50%として約50回/日 |
| 自重 |
194kg |
240kg |
約400kg |
| 定価 |
\720,000- |
\1,080,000- |
|
| 特価 |
完売 |
完売 |
販売中止 |
|
