データロガー内蔵超音波厚さ計/品番 UDM-570DL 【詳細情報】
商品番号 UDM-750DL 価格
●豊富な実績で最適なシステムを搭載
●データロガー内蔵です。
データロガー内蔵超音波厚さ計
品番 UDM-570DL
価格 ¥410,000-
■超音波について
人間の耳に聞こえる音の周波数範囲は、およそ20Hz〜20KHz位で、それより高い周波数の音波を 超音波と呼んでいます。一般の超音波探傷機器では1MHz〜20MHzの範囲で、標準的には5MHz が多く用いられています。

自然界において、コウモリやイルカが障害物にぶつかることなく行動できるのは、これらの動物が超音波 を発生し、その反射波を識別しているからだということが知られています。また登山やハイキングにおいて 山彦の経験をお持ちのことと思いますが、この山彦の時間から対面する山並みまでの、おおよその距離を 推定することが出来ます。

超音波測定検査機器は、これらの原理を応用したもので、超音波の往復する時間を距離に換算して 数値又はメーターで表示したものが超音波厚さ計であり、表示器(ブラウン管等)を用いて横軸に距離、 縦軸に反射波の強さを表示したのが超音波探傷器です。


■特長
●測定条件のセットが簡単
マイクロプロセッサーを内蔵しており、操作もタッチキーを押すだけで測定条件のセットが簡単にできます。被測定物の音速設定および厚さ計のキャリブレーションが10キーで行う事が出来ます。
またパソコン上で作成した測定マップを本体に転送可能です。(UDM-DLシリーズのみ)
●データ処理
付属データ処理ソフトは、UDM-DLシリーズとパソコンとのデータ交換が容易に行えます。また、本体に記録されたデータはテキストファイルとしてパソコン上に読みだされますので、市販の表計算ソフトの利用が可能です。
●最大6400点のデータ収録が可能
データロガーを内蔵していますので、手書き作業が不要となってい一人で測定と記録ができ、さらにデータ整理もパソコンで出来ますので合理化に役立ちます。
●エディット機能の充実
エディット機能を備えていますので、その場でのデータ確認や入力間違い時の修正が可能です。
●作業性を考えた交互測定が可能
機能を選択すると順方向、逆方向の交互測定が出来ます。タンクなどの大型測定物の測定には大変能率よい作業が出来ます。(入力されたデータは、順方向に整理されて記録されます。)
●標準探触子で0.7mmから
鋼鉄材であれば標準探触子1個で0.7mm〜250mmまでの幅広い厚さ測定が出来ます。また、探触子に使用しているディレイラインは特殊樹脂を採用しておりますので、摩耗が少なく長持ちします。
●感度切換が可能
鋳鉄や特殊樹脂など内部粒子の粗い物の厚さ測定の場合、感度を基準感度から数dBダウンさせることにより、安定した測定をする事が可能です。
●オプション機能
基準値として任意の値を設定し、その設定値との差を表示させることが可能です。

■用途
(1)保守検査として(液体などの内容物が入っていても測定可能)
●タンク・圧力容器・ボイラーの厚さ測定
●パイプラインの保守・点検
●仮設用パイプの厚さ測定
●その他類似品
(2)製品の検査など、品質管理として
●板材の厚さ測定および二枚割れの検査
●バルブ・成形品の厚さ測定
●機械加工部品の寸法検査
●鋳鍛鋼品の品質管理
●その他類似品
(3)接着および接合状態の検査として
●軸受メタル、クラッド材の接着状態
●板の重ね溶接部捕接合状態
●その他類似品
(4)その他
●厚銅板のラミネーション検査
●パイプの偏肉検査
●音速測定による材料の判別

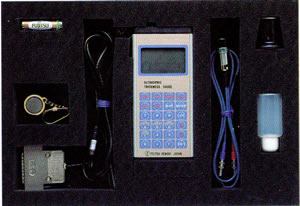

■標準付属品
探触子 T528型 5Z10/2 NDT
(ケーブル80cm付き)
1個
電池 単3アルカリ乾電池
探触子ホルダー - 1個
テストピース 2mm 1個
出力ケーブル RS-232C用 1本
ソフト データ出力用 1枚
油さし - 1個
取扱説明書 - 1部
携帯用アタッシュケース - 1個

■仕様
品番 UDM-570DL
表示方式 液晶デジタル方式 パワーOFF 測定中断後約4分後に電源OFF
または手動OFF
測定方式 パルス反射方式 音速調整範囲 0〜16000m/sec
使用周波数 2〜10MHz 表示回数 2回/sec
表示桁数 4桁 照明ランプ ELバックライト方式
最小表示 0.1mm ローバッテリー表示 表示部にマークで表示
測定範囲 0.7〜250.0mm(鋼中) カップリング表示 表示部にマークで表示
誤差範囲 0.7〜100.0mm:±0.1mm
100.1〜250.0mm:±0.5%
オプション機能 基準値として任意の値を設定し、その設定
値との差を表示させることが可能です。
精度(長時間) ±0.1mm 外形寸法 (W)70×(H)155×(D)28mm
電源 DC3.0V(単3アルカリ乾電池2本)
動作時間:110時間以上
重量 本体:約370g
探触子:約50g

腐食部超音波厚さ計/品番 UDM-580/UDM-580DL 【詳細情報】
商品番号 UDM-580/UDM-580DL 価格
●豊富な実績で最適なシステムを搭載
●UDM-580DLはデータロガー内蔵ですので、6400点までのデータ収録が可能です。データロガーを必要としない方へは測定機能のみを備えたUDM-580をお勧めします。
データロガー内蔵超音波厚さ計
品番 UDM-580シリーズ

価格は下記をご覧ください。
■超音波について
人間の耳に聞こえる音の周波数範囲は、およそ20Hz〜20KHz位で、それより高い周波数の音波を 超音波と呼んでいます。一般の超音波探傷機器では1MHz〜20MHzの範囲で、標準的には5MHz が多く用いられています。

自然界において、コウモリやイルカが障害物にぶつかることなく行動できるのは、これらの動物が超音波 を発生し、その反射波を識別しているからだということが知られています。また登山やハイキングにおいて 山彦の経験をお持ちのことと思いますが、この山彦の時間から対面する山並みまでの、おおよその距離を 推定することが出来ます。

超音波測定検査機器は、これらの原理を応用したもので、超音波の往復する時間を距離に換算して 数値又はメーターで表示したものが超音波厚さ計であり、表示器(ブラウン管等)を用いて横軸に距離、 縦軸に反射波の強さを表示したのが超音波探傷器です。


■特長
<UDM-580/580DL共通>
●各種コーティングの上から厚さ測定がOK
エポキシ、FRP、タールエキポシ、硝子フレークなどのコーティングの上から厚さ測定が出来ます。
●測定条件のセットが簡単
マイクロプロセッサーを内蔵しており、操作もタッチキーを押すだけで測定条件のセットが簡単にできます。被測定物の音速設定および厚さ計のキャリブレーションが10キーで行う事が出来ます。
またパソコン上で作成した測定マップを本体に転送可能です。(UDM-580DL)
●大型の液晶表示でバックライト付き
エレクトロルミネッセンス(EL)による背面照明を採用しておりますので、特にタンク内の測定など暗いところでの測定にも目が疲れません。
<UDM-580DL>
●データ処理
付属データ処理ソフトは、UDM-DLシリーズとパソコンとのデータ交換が容易に行えます。また、本体に記録されたデータはテキストファイルとしてパソコン上に読みだされますので、市販の表計算ソフトの利用が可能です。
●最大6400点のデータ収録が可能
データロガーを内蔵していますので、手書き作業が不要となってい一人で測定と記録ができ、さらにデータ整理もパソコンで出来ますので合理化に役立ちます。
●エディット機能の充実
エディット機能を備えていますので、その場でのデータ確認や入力間違い時の修正が可能です。
●作業性を考えた交互測定が可能
機能を選択すると順方向、逆方向の交互測定が出来ます。タンクなどの大型測定物の測定には大変能率よい作業が出来ます。(入力されたデータは、順方向に整理されて記録されます。)


■用途
石油製品や外貯蔵タンク床板、高圧容器、パイプ(φ50mm以上)、船体、タンクローリ、建設機械、橋梁など防錆塗装膜付または、塗膜無の肉厚測定。
また、音速を変えることによりステンレス、銅、黄銅、アルミ材などの測定も可能です。


UDM-580 UDM-580DL

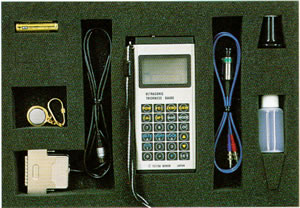

■標準付属品
探触子 T528型 5Z10/2 NDT
(ケーブル80cm付き)
1個
電池 単3アルカリ乾電池
探触子ホルダー - 1個
テストピース 10mm 1個
出力ケーブル(RS-232C用) UDM-580DLのみ 1本
ソフト(データ出力用) UDM-580DLのみ 1枚
油さし - 1個
取扱説明書 - 1部
携帯用アタッシュケース - 1個

■仕様
品番 UDM-580 UDM-580DL
表示方式 液晶デジタル方式
測定方式 パルス反射方式
使用周波数 2〜50MHz
表示桁数 4桁
最小表示 0.1mm
測定範囲 2.0〜250.0mm(鋼中)
誤差範囲 2.0〜100.0mm:±0.1mm
100.1〜250.0mm:±0.5%
精度(長時間) ±0.1mm
電源 DC3.0V(単3アルカリ乾電池2本)
動作時間:60時間以上
パワーOFF 測定中断後約4分後に電源OFF
または手動OFF
音速調整範囲 0〜16000m/sec
表示回数 2回/sec
照明ランプ ELバックライト方式
ローバッテリー表示 表示部にマークで表示
カップリング表示 表示部にマークで表示
オプション機能 基準値として任意の値を設定し、その設定
値との差を表示させることが可能です。
外形寸法 (W)70×(H)155×(D)28mm
重量 本体:約370g、探触子:約50g
価格 ¥427,000- ¥666,200-



●UDM-580DL仕様・性能
データロガー部
データ数 6400点(旧データの表示可、ただし新データで上書きをします。)
エリア設定 Z、Y、Xの3次元
ロケーション X=1〜99、Y=1〜99、Z=1〜99
(6400点の範囲で任意に設定)データ入力時に上書きまたは編集可能です。
表示部
データ部 測定値または内部メモリの内容を表示します。
ロケーション部 メモリーのロケーションを表示します。
モード部 選択されているモードを表示します。
その他 各動作状態を表示します。
通信機能部
RS-232Cによりパソコンとの間でデータのセーブ、ロードができ、またパソコンからマップの設定が可能です。
データ処理ソフトによりテキストファイルに変換します。
FRP/ゴム用超音波厚さ計/品番 UDM-1100 【詳細情報】
商品番号 UDM-1100 価格
近年、FRP、ゴム、特殊樹脂などの用途の広がりは目覚ましく、それに伴い非破壊検査による材料、製品の計測検査および品質管理、保証の必要性がますます要求されています。UDM-1100はそれらのご要望にお応えするべく開発された、樹脂専用のポケットタイプ超音波厚さ計です。
FRPのように積層部から反射するノイズエコーがある場合でも、特殊な探触子と信号処理によって表面から裏面までを確実に計測して厚さを表示します。
FRP/ゴム用超音波厚さ計
品番 UDM-1100

価格 ¥530,700-
■超音波について
人間の耳に聞こえる音の周波数範囲は、およそ20Hz〜20KHz位で、それより高い周波数の音波を 超音波と呼んでいます。一般の超音波探傷機器では1MHz〜20MHzの範囲で、標準的には5MHz が多く用いられています。

自然界において、コウモリやイルカが障害物にぶつかることなく行動できるのは、これらの動物が超音波 を発生し、その反射波を識別しているからだということが知られています。また登山やハイキングにおいて 山彦の経験をお持ちのことと思いますが、この山彦の時間から対面する山並みまでの、おおよその距離を 推定することが出来ます。

超音波測定検査機器は、これらの原理を応用したもので、超音波の往復する時間を距離に換算して 数値又はメーターで表示したものが超音波厚さ計であり、表示器(ブラウン管等)を用いて横軸に距離、 縦軸に反射波の強さを表示したのが超音波探傷器です。


■特長
●測定はワンタッチ:片側から厚さが測れます。
●簡単な操作で専門知識、熟練は要りません。
●安定した表示:μcpu内蔵で一段と性能アップ。
●暗いところでも見やすい表示:大型液晶、ELバックライト付き。
●小型軽量:本体わずか290gのポケットサイズ。


■用途
●厚さ測定に
FRP製の船体・航空機、自動車部品・貯蔵タンク・浄化槽・煙突・パイプ・およびコンベアーベルト・タイヤ等のゴム製品
その他合成樹脂製品の厚さ測定に。
●探傷および品質管理に
内部剥離及び我を生じている場合には上層部のみの厚さが表示されます。
音速測定による製品の材質管理や判別が出来ます。


■標準付属品
本体 UDM-1100 1台
探触子 4708形 2C15N-DL 1個
高周波ケーブル W 1071、1m 1本
電池 単3アルカリ乾電池(予備1個含む) 2個
テストピース アクリル5mm 1個
カップリング剤 C(30cc) 1個
DL接合用グリース 3cc 1個
取扱説明書、検査成績書 - 1部
携帯用ケース - 1個

■仕様
品番 UDM-1100
表示方式 液晶デジタル方式(EL照明付) 電源 DC1.5V(単3アルカリ乾電池1本)
動作時間:約12時間※1
測定方式 パルス反射方式(−探触子法) パワーOFF 測定中断後約4分後に電源OFF
または手動OFF
使用周波数 1〜2MHz 音速調整範囲 500〜9999m/sec
表示桁数 4桁 表示回数 2回/sec
最小表示 0.1mm オートカット 測定中断後約3分
測定範囲 1.0〜50.0mm(標準FRP) ローバッテリー警告 表示部に(BATT)点灯表示
モード自動切換 標準モード 1.0〜25.0mm カップリング表示 表示部にマークで表示
厚板モード 5.0〜50.0mm オプション機能 表示部に(OPT)点灯表示
金属に接着された樹脂の測定時使用
パイプモード 2.5〜10.0mm(内径φ25以上) 使用温度範囲 -10〜+50℃
誤差範囲 ±0.1mm〜±0.25mm 外形寸法 (W)66×(H)140×(D)28mm
精度(長時間) ±0.1mm 重量 本体:約290g、探触子:約60g
※1:EL照明点灯時動作時間は約8時間です。
※材質によって測定範囲は多少異なる事があります。
