色彩照度計CL-200

 品番　CL-200
廃番
後継機種はこちら→M396L-200AK
製品概要

色彩照度計CL-200は、光源の三刺激値・色度・色差・相関色温度・照度(JIA AA級)の測定が可能な色彩照度計です。
主な用途

  • プロジェクタの光源の研究・色検査
  • CRTの発色の品質管理
  • カラー液晶の発色の品質管理
  • 輝度箱の色経時変化のチェック
  • 蛍光灯メーカーの研究・品質管理
  • 色検査用照明ボックスの管理
  • 建築・インテリア照明の研究
  • 心理学実験環境のチェック

主な性能
−相対分光感度特性と斜入射光特性(受光角特性)−

相対分光感度特性

照度計受光部の相対分光応答度特性は、人間の目の感度である標準分光視感効率V(λ)(右図横線)に一致することが理想です。
JISでは、右表のようにV(λ)からの外れの度合によって照度計の階級を定めています。

色彩照度計CL-200は、JIS一般形AA級の実力を持っています。(右図参照)
斜入射光特性(受光角特性)

測定面の明るさは、入射する光のコサインに比例しますので、照度計の受光部は斜入射光に対する応答が、コサインに比例していなければなりません。

色彩照度計CL-200の斜入射光特性は右図青線のようになっています。

主な特長

■キャップレス自動ゼロ調整
電源スイッチをオンにするだけで、受光部にキャップをしなくても自動的にゼロ調整（ゼロ校正）が行われますので、すぐに測定を開始することができます。

■本体と受光部は取り外して市販のLANケーブルで接続可能
本体から離れたところに受光部を置いて遠隔測定 (最長100m) することもできます。
(別売付属品の本体アダプタT-A20、受光部アダプタT-A21使用時)

■LCDバックライトが自動点灯 (低照度・ホールド時)

■データホールド機能
ホ-ルドボタンを押し込むと、測定データの表示はそのまま保持されます。
■連続測定 (２回/秒) が可能

■電源は、単3電池またはACアダプタ (別売)

■RS232Cデジタル通信
RS-232C標準装備ですので、パソコンと直接接続して、データを処理することができます。
多点測定を行っている場合でも複数の受光部の測定データを一括処理することができます。(RS-232C通信には別売付属品の接続ケーブルT-A11を用意しています)

■プリンタへの出力
市販のサーマルプリンタなどと接続し、測定データをプリントアウトすることができます。(プリンタへの出力には別売付属品のプリンタケーブルT-A12を用意しています)

■すっきり快適操作のキーカバー
多機能でありながら、普段使用しないキーは、上下にスライドするキーカバーで、すっきり隠すことができますので、誤操作を防ぎ、快適な操作を実現します。

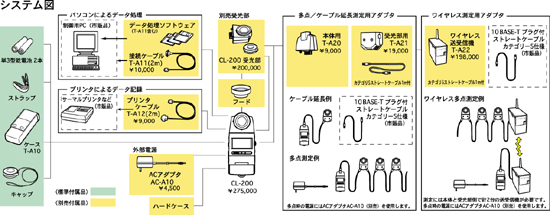

多様なニーズに応える、システム色彩照度計
●簡単、安価で多点(最大30点)測定ができます

別売付属品のデータ処理ソフトウェアは、液晶表示やキー操作を行う本体1台に対して、受光部を最大30点まで接続することができます。
(多点測定には別売付属品の本体アダプタT-A20、受光部アダプタT-A21が必要です。)

●ワイヤレスでの遠隔測定ができます

別売付属品のワイヤレス送受信機T-A22を接続すると、ワイヤレスでの遠隔測定ができます。

●システム充実　専用PCソフトウェア

測定値のリアルタイム表示、最大30点までの多点測定管理、ANSI測定、測定間隔設定、基準値/上限値/下限値の設定などができますので便利です。

OS Windows95/98/NT(v.4.0)
CPU Pentium 300 MHz以上
メモリ 32MB以上
ディスプレイ解像度 800x600以上



仕様一覧表

型名 色彩照度計 CL-200
分光応答度 CIE2°視野標準観測者 (CIE 1931等色関数) 近似
: JIS C 1609-1993 　一般型AA級 (fs 8%以下)
: JIS Z 8724-1996規定の許容限界を満足
受光素子 SPC
測定機能
三刺激値 : XYZ
色度座標 : Ev xy, Ev u'v'
相関色温度 : Ev, TCP, ・uv
色差表示 : ・(XYZ), ・(Ev xy), ・(Ev u'v'), ・Ev, ・u'v'
  (基準色1データ)
その他の機能 補正(ユーザー校正)、データホールド、
多点測定(複数受光部最大30台)
測定範囲 0.1〜99,990 lx (色度表示は 5 lx以上)
測定レンジ オート (4レンジ)
照度クラス JIS C 1609-1993 一般型AA級に準拠
測定精度
Ev : 指示値の±2% ±1digit
xy : ±0.002 (標準光源A、800 lxのとき)
Tcp : ±20K (標準光源A、800 lxのとき)
繰り返し性 xy :±0.0005 (標準光源A)
温度特性 Ev :指示値の±3%±1digit、xy :±0.003
湿度特性 Ev :指示値の±3%±1digit、xy :±0.003
測定周期 2回/秒 (連続)
デジタル信号入出力 RS-232C準拠
表示 LCD4桁、バックライト照明付 (自動照明)
使用環境 温湿度 :-10〜40℃ 相対湿度85%以下 (35℃のとき) /結露しないこと
海抜 :2,000m以下、設備カテゴリ :・、汚染度 :2
保管温湿度範囲 -20〜55℃ 相対湿度85%以下 (35℃のとき) /結露しないこと
電源 単3形アルカリ乾電池2本または専用ACアダプタ
電池寿命 72時間以上 (アルカリ電池使用時の連続測定において)
大きさ・重さ 69 (幅) x 174 (高さ) x 35 (奥行)・215g (電池別)
標準付属品 ソフトケース、キャップ、ストラップ、電池
別売付属品 受光部、受光部アダプタT-A20、本体アダプタT-A21、ACアダプタAC-A10、ワイヤレス送受信機T-A22、データ処理ソフトウェア、プリンタケーブルT-12、接続ケーブルT-A11 (PC用)、フード、ハードケース
