トップランニング形クレーンサドル ／ 品番 ST-Dシリーズ |
【詳細表示】
|
| 商品番号 |
ST-Dシリーズ |
コメント
|
 |
ホイストクレーン用として
適用範囲も広く、一般的に多く
使用されています。
●全部で7機種
●フランジ付車輪
●フレームはチャンネル鋼使用
|
価格は下記を参照して下さい |

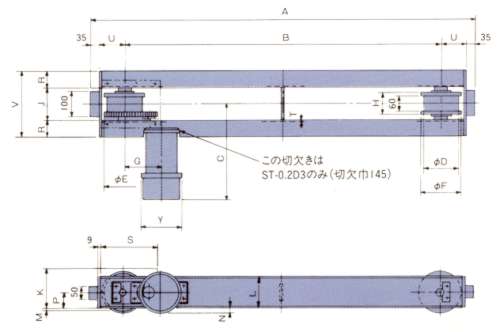

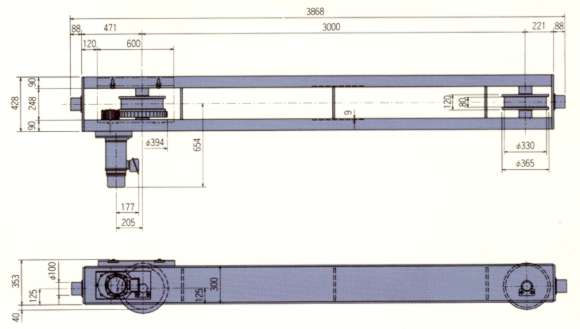

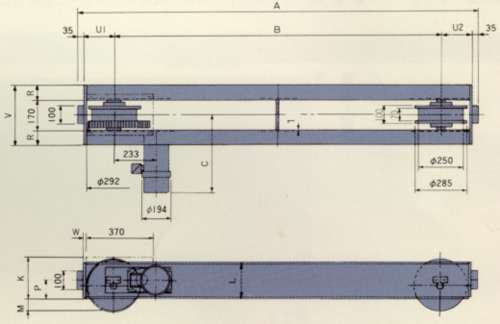

■外形寸法
 |
|
外形寸法（㎜） |
|
A |
B |
C |
φD |
φE |
φF |
G |
H |
J |
K |
L |
M |
N |
| ST-0.2D3 |
1508 |
1240 |
359 |
140 |
165 |
165 |
143 |
84 |
130 |
162 |
125 |
7.5 |
12.5 |
| ST-0.4D3 |
1748 |
1440 |
423 |
180 |
204 |
205 |
161.8 |
88 |
142 |
182 |
150 |
27.5 |
0 |
| ST-0.4D4-L |
2278 |
1970 |
199 |
180 |
25 |
|
外形寸法（㎜） |
|
P |
R |
S |
T |
U |
V |
Y |
概略質量
（kg） |
| ST-0.2D3 |
62.5 |
65 |
230 |
6 |
99 |
260 |
φ150 |
70×2 |
| ST-0.4D3 |
75 |
75 |
260 |
6.5 |
119 |
292 |
φ152 |
105×2 |
| ST-0.4D4-L |
90 |
7 |
160×2 |
|
 |
 |
|
A |
B |
C |
K |
L |
M |
P |
R |
T |
U1 |
U2 |
V |
W |
X |
概略質量
（kg） |
| ST-0.75D3 |
2204 |
1800 |
466 |
232 |
200 |
55 |
100 |
80 |
7.5 |
167 |
167 |
330 |
12 |
× |
195×2 |
| ST-0.75D3-W |
2904 |
2300 |
367 |
× |
142 |
225×2 |
| ST-0.75D3-L |
3212 |
2600 |
467 |
272 |
250 |
45 |
125 |
90 |
9 |
371 |
171 |
350 |
× |
146 |
320×2 |
|
 |
|
 |
ST-2.2-W
概略質量（kg）640×2 |
|
■サドルの選定表
 |
シングルガーダ |
 |
ダブルガーダ |
●備考
①スパンが14mを超えるものについてはクッションスターター（SC-A形）の取付をお奨めします。
②3t以上のクレーンを製造する場合は製造許可（共同申請）が必要です。
③ダブルレールホイストの高揚程（12m以上）及びガーダの形状によって、
走行モートルと干渉する場合がありますので、ご注意下さい。 |
|
■サドルと主桁の（シングルガーダ）取付例
 |
|
d |
B |
| ST-0.2D3 |
M14 |
30 |
| ST-0.4D3 |
M16 |
35 |
| ST-0.75D3 |
M20 |
35 |
| I形鋼幅 |
100 |
125 |
150 |
| W |
540 |
565 |
590 |
| A |
160 |
185 |
210 |
サドルと主桁の代表的な取付例が図1～4です。走行レールの高さを一定にした場合、図1はレールと天井との間の余裕が大きい場合に適用可能で、吊上代が最大にとれます。図2→4と順次レールと天井間の余裕が小さくなる場合に適用され、同時に吊上代も小さくなってきます。
*尚、ST-0.2D3で天井の余裕がない場合は図5の様な方法で施工下さい。(P6のM寸法による制約有) |
|
■仕様
|
容量×スパン
（t）×（m） |
サドル1個の
最大受け荷重
（t） |
モータ容量
（kW） |
電流値（A）
50/60Hz |
走行速度
（m/min） |
電源 |
| ST-0.2D3 |
1×10
2×8 |
2.5 |
0.26×2 |
（1.8/1.5）×2 |
21（50Hz）
/25（60Hz） |
200V
50/60Hz
220V
60Hz |
| ST-0.4D3 |
3×12 |
4.5 |
0.4×2 |
（3.0/2.4）×2 |
| ST-0.4D4-L |
3×16 |
4.8 |
| ST-0.75D3 |
5×14 |
7.5 |
0.75×2 |
（4.5/3.8）×2 |
| ST-0.75D3-W |
5×18 |
9 |
| ST-0.75D3-L |
5×20 |
| ST-2.2D-W |
10×20 |
16 |
2.2×2 |
（9.7/9.1）×2 |
25（50Hz）
/30（60Hz） |
|
定格 |
車輪径
（㎜）
（材質） |
最大輪重
（t） |
適用レール
（kg） |
概要質量
（kg） |
価格 |
| ST-0.2D3 |
25%ED
150回/時 |
φ140
（FCD） |
2.2 |
15
22 |
70×2 |
\243,000- |
| ST-0.4D3 |
φ180
（FCD） |
2.4 |
105×2 |
\276,000- |
| ST-0.4D4-L |
φ180
（FCD熱処理） |
3.8 |
160×2 |
\346,000- |
| ST-0.75D3 |
φ250
（FCD熱処理） |
5.4 |
15
22
30 |
195×2 |
\433,500- |
| ST-0.75D3-W |
225×2 |
\465,000- |
| ST-0.75D3-L |
320×2 |
\401,500- |
| ST-2.2D-W |
25%ED
100回/時 |
φ330
（S45C熱処理） |
10 |
30
37 |
640×2 |
\1,018,000- |
*保護構造：屋内計
*塗装色：サドルフレーム部は錆止塗装（グレー）、
減速モータ部はST-2.2D-W（メタリックグレー）以外は錆止塗装（グレー）。 |
