| スケーリング機能付メーターリレー／品番 WPD9022 |
【詳細表示】
|
| 商品番号 |
WPD9022 |
価 格
|
 |
WPD9022はユーザーにより簡単に設定・変更が可能なマイクロプロセッサー制御のデジタルメーターリレーです。
電圧、電流、4線式Pt100測温抵抗体からの信号が直接入力出来ます。スケーリング、警報出力、入力等のパラメーターは全て前面パネルで変更可能です。
温度、湿度、圧力、速度、流量、レベル信号の表示、制御、警報出力用として、様々な機械、自動化システムに適しています。 |
WPD9022
RS232C仕様
価格 \32,500-
|
 |
●マルチ入力（電流、電圧、Pt100）
| 入力レンジ（mA） |
入力レンジ（V） |
| 0～20 |
-10～+10 |
●スケーリング機能により表示の直読みが可能
●HI出力、LO出力、アラーム出力を装備
●外部供給電源付 +15VDC（max22mA）
●多機能ながらローコスト
●RS232C出力付
●DIN96㎜×45㎜ |
|

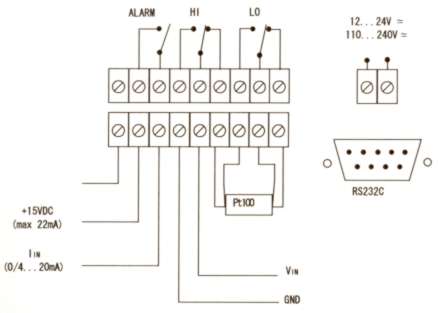

| ■端子接続図
|
■仕様
| 設定値設定範囲 |
-9999～+9999 |
| 表示 |
7×1/2インチセグメント赤色LED |
| 表示周期 |
1秒 |
| 入力 |
電圧入力 -10～+10V
電流入力 0～24mA
及びPt100（-200～+800℃） |
| 外部供給用電源 |
-5VDC（max. 10mA）
+15VDC（max. 22mA） |
| 精度 |
±0.1% of rdg ±1digit |
| A/D変換器分解能 |
0.1mV/digit、2μA/digit |
| 機能 |
HI出力（SP1、SP2）：C接点リレー出力
LO出力（SP3、SP4）：C接点リレー出力
アラーム出力（MAX、MIN）：A接点リレー出力
接点容量 3A/220V 50Hz |
| 使用温度 |
5～50℃ |
| 供給用電源 |
90～240VAC
24VDC±10%（注文時要指定） |
| 消費電力 |
5VA |
|
