| 2段表示プログラマブルメーターリレー／品番 WPDO9404 |
【詳細表示】
|
| 商品番号 |
WPDO9404 |
価 格
|
 |
RS232C出力付
WPDO9404はユーザーにより入力、出力、零点調整、スパンの設定変更が可能なプログラマブルメーターリレーです。通常の電圧、電流測定器に加え、4～20mA、1～5V出力の温度、湿度、圧力、流量計等の直読み表示器として幅広くご利用いただけます。
前面パネルから入力するパラメーターにより全ての設定変更が可能です。表示は2段表示でそれぞれ独立した設定が可能です。
炉の入口、出口の温度、温度と湿度、圧力と温度の組合等多彩な使い方が可能です。 |
WPDO9404
廃番 |
 |
●独立2段表示
それぞれに上下限の出力設定が可能
●RS232C出力標準装備
●スケーリング機能により表示の直読みが可能
●外部供給電源DC+15V（max44mA）
●DIN96㎜×96㎜ |
|

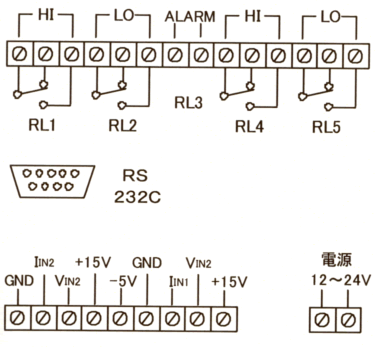

| ■端子接続図
|
■仕様
| 設定値設定範囲 |
-9999～+19999 |
| 表示 |
7セグメント2段表示LED 文字高さ12㎜ |
| 表示周期 |
1秒 |
| 入力 |
電圧入力 -10～+10V
電流入力 0～20mA、4～24mA および
Pt100（-200～+800℃） |
| 外部供給電源 |
DC+15V（max44mA）
DC-5V（max10mA） |
| 精度 |
±0.1% of rdg ±1digit |
| A/D変換器分解能 |
0.05mV/digit、1μA/digit |
| 接点出力 |
HI出力 2点 C接点リレー出力
LO出力 2点 C接点リレー出力
アラーム出力 1点 A接点リレー出力
|
| 接点容量 |
3A/220V |
| 出力 |
RS232C |
| 動作温湿度 |
-5～+50℃ 0～90%RH（結露なきこと） |
| 電源 |
DC12～24V±10% |
| 外形寸法 |
DIN96×96㎜ 奥行120㎜ |
|
