超小型振動衝撃データロガーWPG-3GT

超小型振動衝撃データロガー／品番　WPG-3GT

【詳細表示】

商品番号

WPG-3GT

価　格

当品は、振動・衝撃を記録する３軸加速度センサ（MAX±20%）を内蔵した超小型の振動・衝撃データロガーです。
例えば輸送時の品物に加わる衝撃や振動、更に温度データを時間データと共にスタンドアロンで記録することが出来ます。
コンパクトな本体は、単4アルカリ電池3本で約1ヶ月間のデータを記録することが出来ます。
また、記録されたデータは内蔵のUSBポートから簡単に取り出すことが出来るため運送物の品質保証確認に最適です。

品番　WPG-3GT
廃番
後継機種はこちら→MC7R10A


搬送物の品質保証確認	運行安全記録（危険運転の検出）	傾斜（姿勢）・振動・衝撃加速度ピーク値の記録航空機に妨げとなる EMI輻射はほとんどありません

■特長
●タバコ箱大の本体に3軸の加速度センサ（MAX10G±20%）を搭載。
●衝撃・振動・傾斜（姿勢）を単4電池3本で約1ヶ月間データ記録出来る。
●記録されたデータは本体のUSBインターフェースから簡単に取り出せる。
●取込んだデータは、専用ソフト（Windows2000/XP）で即時グラフ化し印刷が可能。また、データはCSV形式で保存される為Excel等の表計算ソフトで計測目的に合ったデータ解析が容易に出来る。
●記録データは、EEPROM記録のため電池寿命が尽きた後でも取り出す事が出来る。
●本体には、温度センサも搭載し輸送時の温度変化も記録出来る。

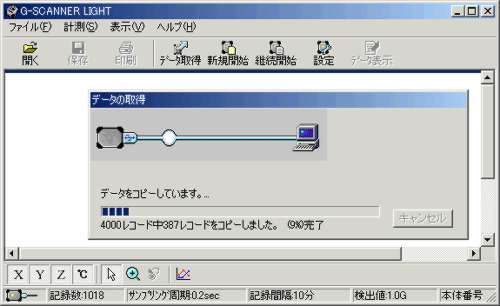

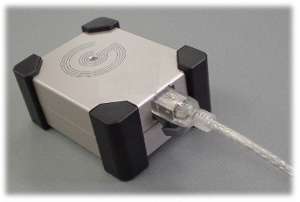

■パソコン接続

	同梱のUSBケーブルを接続して専用ソフトウェアを使えば記録データが簡単に取り出せます。 2004年2月以前にお買い上げのお客様各位様バージョンアップのお知らせ

■記録方法

date time,x,y,z,temperature
2003/05/09 14:25:00.000, -2, 0, -10, 21.0
2003/05/09 14:30:00.000, 0, -1, -11, 22.0
2003/05/09 14:35:00.000, 0, -1, -11, 22.0

CSVデータ

データはCSV形式で保存されるためExcel等の表計算ソフトで計測目的に合ったデータ解析が容易に出来ます。

CSVデータの一例

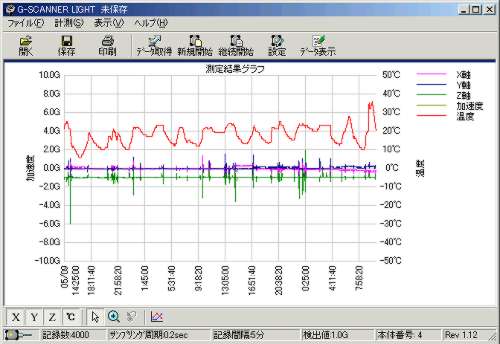

専用ソフトによる表示例（印刷可能）

■仕様

測定項目	姿勢・衝撃加速度ビーク値、温度
チャンネル数	直交3軸＋温度
測定レンジ	MAX10G ±20%
サンプリング	0.062秒・0.09秒・0.16秒、0.5秒より選択
測定間隔	1,2,3,4,5,10,15、20、30分から「選択」指定期間中の最大検出値を記録。ただし、あらかじめ設定した検出値を超えるGを観測すれば、指定時間にかかわらず記録。
測定最小単位	分解能 0.1G
測定値の表示単位	単位：G・m/s2選択
コピー機能（カットアンドペースト）	取得したデータのグラフをコピーしWORD等に貼り付けが可能
測定データ数	4000データ
インターフェース	USB （Mini－B）
測定時間	約27日間（10分間に１ピークの記録にて）
電源	単4アルカリ乾電池（LR03）3本約二ヶ月使用可能
データ保持	EEPROMにて保持
使用温湿度範囲	0～50℃ 70%RH以下（結露のないこと）
寸法	75（H）×60（W）×32（D）mm
質量	約110g
付属品	USBケーブル、単4アルカリ電池、専用ソフトウェア（CD-ROM）
