信号専用形ミニタッチセンサ(防水・非防水)品番 WPMPシリーズ

【詳細表示】

商品番号 WPMPシリーズ

価 格

ローコストオートメーションに最適!
●小型・軽量・低価格
 従来のシグナルゲージ、多点信号発生計測器に比べてコンパクトで廉価です。電気マイクロとデジタルゲージの信号発生形の1/10の価格です。
●アンプ不要
 シーケンサあるいはNCに直接入力が可能、電気回路も簡単で取扱が容易です。
●数値が読める
 NG値を読むことが出来るので、従来のシグナルインジケータより便利です。
●IP67悪循環に対応
 防水形は、防塵、防水、耐クーラント性が良く、悪循環の生産ラインの自動化、無人化に最適です。
●ランプ表示、信号出力で検査作業の能率向上、省力化、自動化が図れます。
 ランプ表示ユニットとの接続により合否の判定が、誰にでも簡単に出来ます。
ランプ表示接続ユニットとの接続で、接点信号の出力が出来自動化が図れます。

価格は下記をご参照下さい
■用途

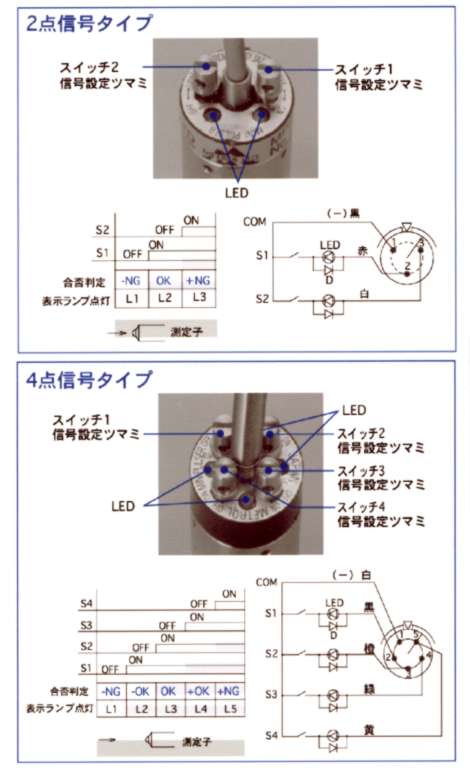

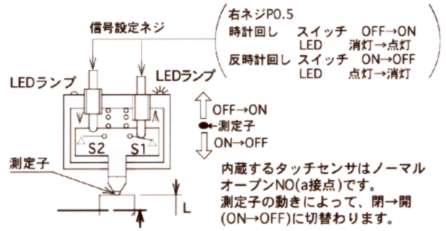

■測定子の動きとスイッチの動作環境および回路図
1、寸法の分かったワークをセットし、測定ヘッドを測定状態にします。
2、ダイヤルゲージの目盛を0にし、ワークを外します。
3、信号点チェッカーのツマミを時計回りに回し、測定フィンガを動かします。
4、ダイヤルゲージの目盛が、ワークと限界値マスタの誤差分変わった所で止めます。
5、設定終了後、信号点チェッカーのツマミを反時計回りに回し、測定フィンガとは完全に離します。
■構造原理図
■非防水形

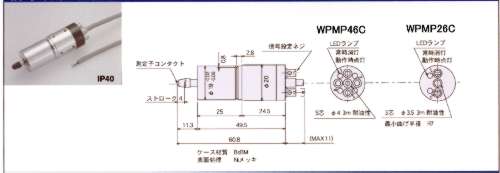

WPMP26C WPMP46C
信号点数 2 4
寸法自動判別 3クラス
-NG、OK、+NG
5クラス
-NG、-OK、OK、+OK、+NG
質量 ×× ××
取付径 -0.02
-0.06
±19
測定力 1.2〜3N
測定子コンタクト 超硬球3
M2.5
保護構造 IP40
特価 ¥CALL- ¥CALL-
■防水形

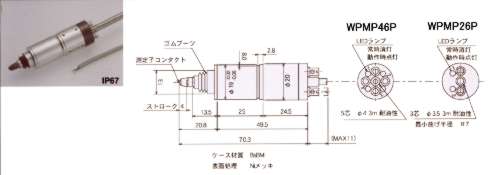

WPMP26P WPMP46P
信号点数 2 4
寸法自動判別 3クラス
-NG、OK、+NG
5クラス
-NG、-OK、OK、+OK、+NG
質量 ×× ××
取付径 -0.02
-0.06
±19
測定力 15〜5N
測定子コンタクト 超硬球3
M2.5
保護構造 IP67
特価 ¥CALL- ¥CALL-
■機械・電気的仕様
機械的仕様
信号点 2点/4点
信号点繰返し精度
(同一方向より)
0.0015o
動的測定の場合、接触速度40〜100o/min
(機械の制御系の応答速度0.5ms以内)
プランジャ作動 常時押出 メタル軸受
ストローク
(信号設定範囲)
4o±0.5
測定信号表示 LEDランプ付(常時消灯、動作時点灯)
接点寿命 300万回(接点定格にて) 耐久性 20G
コード 3m耐油性 コネクタなし
使用温度範囲 -10〜+80℃
電気的仕様
接点構成 常時開(NO接点)
接点定格 DC12〜24V 20mA(MAX)推奨値10mA抵抗負荷
絶縁抵抗 100MΩ以上 DC250V 各端子とケース間
耐電圧 AC1100V 50/60Hz 1分間各端子とケース間
注)電源にセンサを直接つなげると、LEDが破損します。
取付けていない場合は付属の抵抗部品をお使い下さい。
LED順電圧は約20Vです。各信号に外付抵抗が必要です。
抵抗値=(電源電圧-LED順電圧)÷電流
補足:接点スイッチは、スナップのアクション機構の有無に関わらず、
接点開閉時にわずかのチャタリングを生じることがあります。
動的測定の場合は、最初の信号を取って下さい。



運賃、および消費税は、記載価格には、含まれていません。
