非回転型トルクメーター品番 WPQF

【詳細表示】

商品番号 WPQF

価 格

特徴
●静止又は多少の角度内でのトルクを計測するセンサーです。自動車部品や、エアー、電動ドライバー等の性能試験などに広く使用されています。
非回転型トルクメーター
品番 WPQF
価格は下記をご覧ください
■標準仕様
定格容量 0.2N・m〜1KN・m
定格出力 1mV/V±1%
非直線性 0.3%R.O.
(1N・m以下は0.5%R.O.)
ヒステリシス 0.3%R.O.
(1N・m以下は0.5%R.O.)
繰り返し性 0.2%R.O.
推奨印加電圧 12V(1N・m以下は5V)
許容印加電圧 18V(1N・m以下は6V)
入出力抵抗 350Ω±1%
絶縁抵抗 2000MΩ±以上
温度による零点の影響 ±0.01%R.O./℃
温度による出力の影響 ±0.01%/℃
許容過負荷 120%R.C.
■価格表

型番

特価

WPQF-002K

¥116,900-

WPQF-005K

¥116,900-

WPQF-01K

¥143,400-

WPQF-02K

¥143,400-

WPQF-05K

¥143,400-

WPQF-1K

¥143,400-

WPQF-2K

¥143,400-

WPQF-5K

¥143,400-

WPQF-10K

¥143,400-

WPQF-20K

¥159,400-

WPQF-50K

¥181,000-

WPQF-100K

¥202,000-



■標準寸法図
大きさ(mm)
----------
 型  番

定格容量

A

B

C

D

E

φF

φG

H

J

φK

WPQF-002K

0.2Nm

61

3

55

5

45

20

58

46

33

2×4-4.5

WPQF-005K

0.5Nm

61

3

55

5

45

20

58

46

33

2×4-4.5

WPQF-01K

1Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-02K

2Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-05K

5Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-1K

10Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-2K

20Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-5K

50Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-10K

100Nm

61

3

55

10

35

40

80

66

48

2×4-6.5

WPQF-20K

200Nm

86

3

80

15

50

40

98

73

58

2×6-10.5

WPQF-50K

500Nm

130

5

120

20

80

60

118

95

68

2×6-10.5

WPQF-100K

1KNm

136

3

130

20

90

60

146

115

75

2×6-14

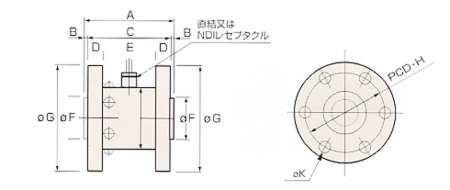

■外形図

■センサーの選択表

型番



定格
出力
mV/V

定格容量

N

KN

5

10

20

50

100

200

500

1

2

5

10

20

50

100

200

500

1000

圧縮型ロードセル
WPDCD 小型・軽量

2




WPCH プレス用

1




WPCM 超小型

1




WPCB ロードビーム

2




引張/圧縮用ロードセル
WPDUD 汎用

2




WPUL 高精度

2




WPUS 薄型

1.5〜2




WPUP 低容量・
高精度

1.2〜1.5


トルクメーター

N・m

KN・m




0.2

0.5

1

2

5

10

20

50

100

200

500

1

2


WPQF 非回転用

1


WPQR 連続回転用

1〜1.5
