普通形電動トロリ付ホイスト15・20t　20HM-T55シリーズ

普通形電動トロリ付ホイスト15・20t/　20M-T55シリーズ

【詳細表示】

商品番号

20HM-T55シリーズ

価　格

●定格荷重　15・20t
●電源　三相200V　50/60Hzおよび220V　60Hz
●操作方式　床上押ボタン操作
安全性と保守性を重視した数々の機構を搭載
さらに使いやすく，より信頼性が向上しました。

価格は下記を参照下さい

■主な特長
●高信頼ブレーキシステム
◇ホイストがブレーキライニングの磨耗量を自分で判断。ブレーキ部に自動調整装置機構採用。
◇主ブレーキ＋補助制動装置の2段構えブレーキ。
●自己保護装置内蔵のモートルを採用
使用頻度過多によりコイル温度が限界に達するとモートルは自動的に停止。
●効率的なメンテナンスが可能
◇消耗部品の使用回数管理に便利な始動回数カウンタ。
◇歯面状況，潤滑状況をある程度まで目で確認できる歯車点検用窓。
◇フック点検の基準点を表すポンチマーク。
◇点検が容易なロープエンド。

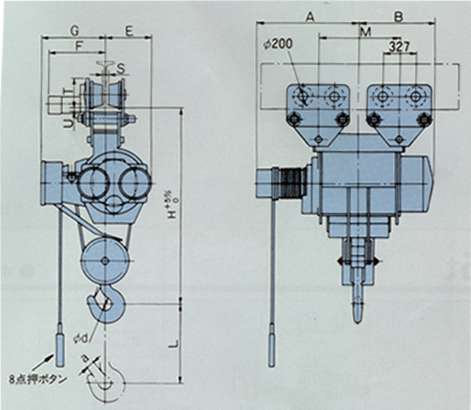

■外形寸法（単位㎜）

形式		15M-T55		15HM-T55		20HM-T55
ホイスト形式		15M5		15HM5		20HM5
トロリ形式		10AT5		10AT5		10AT5
概略寸法㎜	L	8000		12000		12000
	H	1865				2010
	A	1060		1160		1210
	B	750		850		900
	E	500				500
	G	705				705
	M	820		820		900
	W	327				327
	φd	130				165
	φP	200				200
	a	86				108
最小屈曲半径m		直線				直線
使用I形鋼との間隔㎜		S	T	U	F	S	T	U	F
300×150×11.5		-	-	-	-	-	-	-	-
450×175×11		62	280	30	524	62	280	30	524
600×190×13		77	285	25	532	77	285	25	532
概略質量kg		2340		2540		2880
定価		\4,410,000-		\4,820,000-		\5,760,000-
特価		\1,960,000-		\2,140,000-		\2,560,000-

■仕様

定格荷重t				15	20
揚程m				8および12	12
巻上	速度 m/s	50Hz		0.083（5.0）	0.07（4.2）
		60Hz		0.10（6.0）	0.083（5.0）
	モートル	kW	50Hz	6.7×2台	7.5×2台
			60Hz	8.0×2台	9.0×2台
		極数		4	4
	定格電流 A	50Hz		35×2	38×2
		60Hz（200/220V）		36/35×2	40/39×2
横行	速度 m/s	50Hz		0.233（14）	0.233（14）
		60Hz		0.283（17）	0.283（17）
	モートル	kW	50Hz	0.7×2台	0.7×2台
			60Hz	0.84×2台	0.84×2台
		極数		4	4
	定格電流 A	50Hz		3.0×2	3.0×2
		60Hz（200/220V）		2.4/2.8×2	2.4/2.8×2
ワイヤロープ	掛数			4本	4本
	構成			6×Fi（29）-B	6×Fi（29）1WRC-B
	直径㎜			φ20	φ22.4
反復定格min				40%ED、250回/h	40%ED、250回/h
操作方式				床上押ボタン操作（8点）	床上押ボタン操作（8点）
電源				三相200V50/60Hz、 220V60Hz	三相200V50/60Hz、 220V60Hz

*速度の（）内はm/min換算値を示します

運賃、および消費税は、記載価格には、含まれていません。
